聚丙烯网状纤维

产品概述:该纤维“Y”截面增加了纤维表面积;纤维经过化学接枝和物理改性处理，表面粗糙多孔，大大提高了纤维与水泥基集料的结合力

聚丙烯纤维(网状)用于水泥混凝土增强的纤维产品

技术方案:

该技术通过特殊的防静电及.处理，使纤维在混凝土中分散均匀，能长期发挥其.;该纤维“Y”截面增加了纤维表面积;纤维经过化学接枝和物理改性处理，表面粗糙多孔，大大提高了纤维与水泥基集料的结合力。单丝聚丙烯纤维加入混凝土基料中，能迅速轻易地与砂浆混凝土材料均匀混合。由于纤维微细，比表面积大，每1cm3的混凝土有近二十条纤维，故能在混凝土内部形成一种乱向支撑体系，能.有效的控制混凝土及水泥砂浆的早期的塑性收缩、干缩等非结构性裂缝的产生和发展;有效阻碍骨料的离析，阻碍沉降裂缝的形成。大大提高混凝土的抗渗、抗冲击性能，增加混凝土的韧性和耐磨性，从而使建筑物的寿命延长。

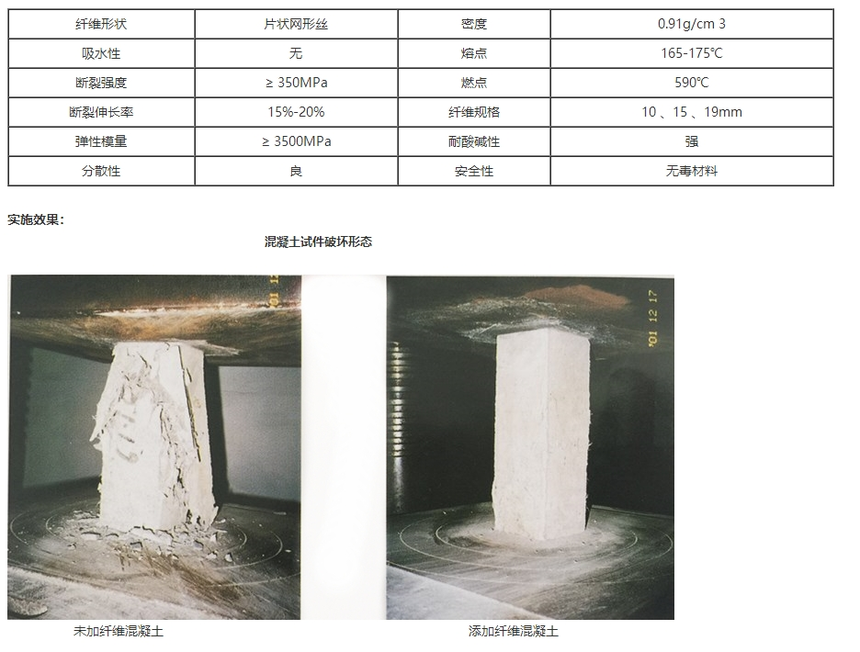

运用该技术生产的纤维物理及化学性能:

使用该纤维产品能.提高纤维与砂浆、混凝土的粘结性能，提高砂浆、混凝土先期的防开裂，有效阻止砂浆、混凝土原生裂缝的发生和发展，.泌水均匀，防止管料离析，阻碍沉降裂缝的形成。实验证明，体积掺量 0.1%的纤维，砂浆混凝土的抗裂能力提高70%，同时也能提高抗渗性能力达60%-70%(相比较普通水泥)。

使用该纤维产品能.提高混凝土的抗冲击性能和耐磨性能。聚丙烯纤维虽然刚度较低，传递荷截的能力差，但能吸收冲击能量，有效减小裂隙，增强介质材料连续性，减小了冲击波被阻断引起的局部应力现象，因而能提高混凝土抗冲击性能和韧性。

使用纤维该产品能提高混凝土的抗冻性。在混凝土中加入聚丙烯纤维，可以缓解温度变化而引起的混凝土内部应力的作用，阻止温度裂缝的扩展;同时，混凝土抗冻能力的提高也有利于其抗冻能力的提高。实践及研究都表明，在混凝土中加入聚丙烯纤维可作为一种有效的混凝土温差补偿

抗裂手段。

使用该纤维产品能提高砂浆、混凝土韧性，.提高制品的棱角及表面完整性，从而有利于制品内部钢筋不易受腐蚀。

该纤维产品化学稳定性好，安全.，耐酸碱，抗磁防锈，与水泥结合力强，不改变原配合比，施工简易无特殊要求。经济可靠，施工简易，可以不改变原有的配比，无特殊要求，现在在很多大型工程中经过使用，取得了用户的一至.。

聚丙烯网状纤维使用方法:

1.掺加比例:每立方米混凝土、砂浆中聚丙烯网状纤维的掺加量一般体积为0.1%，重量为0.9kg，掺加量越大，抗裂效果越好，但掺加量一般不.过0.15%。

2.纤维长度:聚丙烯网状纤维使用于混凝土的推荐长度为19mm，用于水泥砂浆中的长度为10-15mm。一般当纤维长度小于20mm时，纤维长度越长，塑性阻裂效果越好，纤维越长，制作的混凝土弯曲韧性越好。

3.混合过程:可与其他混合料填装之前、后或同时加入搅拌机。

4.搅拌时间:在通常情况下搅拌时间不变或比常规搅拌时间稍许延长3-4分钟，延长搅拌不会影响纤维的分布和纤维强度，更不会造成结团。

5.搅拌机选择:.选用双轴卧式强制式搅拌机，也可采用自落滚筒式搅拌机，或浆板式搅拌机。
